ミツトヨ

レーザーを活用した非接触測定により、停止中のワークに対して高精度な厚さ測定を実現するミツトヨの非接触厚さ計（膜厚計）。この記事では、主なラインアップの特徴や対応可能な測定範囲、安定した測定を支えるサポート体制、用途に応じた選定のポイントをご紹介します。

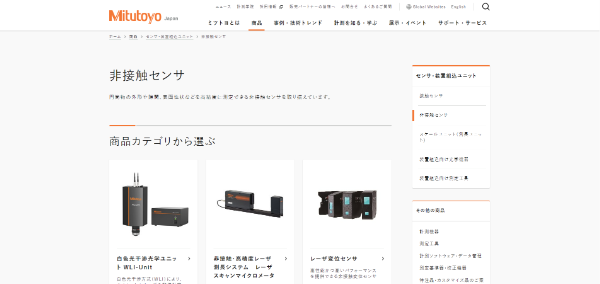

引用元：ミツトヨ公式HP
（https://www.mitutoyo.co.jp/products/sensors-and-devices-incorporated-units/non-contact-sensors/）

ミツトヨの主な非接触厚さ計

レーザスキャンマイクロメータ
センサー部（LSM-02-A）

引用元：ミツトヨ公式HP
（https://www.mitutoyo.co.jp/products/sensors-and-devices-incorporated-units/non-contact-sensors/lsm/inline-compatible/measuring-unit/544-123/）

非接触かつ高精度なレーザ測長システムの測定部で、最小5µm径まで対応可能な極細線測定に特化した製品です。0.005～2mmの範囲を±0.015μmの繰り返し精度で測定可能。

防塵・防水性能を示す「IP67」に対応。粉じんが内部に侵入せず一時的な水の浸入にも耐えられるため、製造現場の厳しい環境でも安定した高精度測定が実現できます。

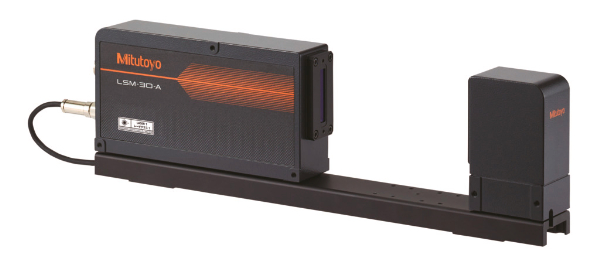

レーザスキャンマイクロメータ センサー部（LSM-30-A）

引用元：ミツトヨ公式HP
（https://www.mitutoyo.co.jp/products/sensors-and-devices-incorporated-units/non-contact-sensors/lsm/inline-compatible/measuring-unit/544-124/）

非接触・高精度のレーザ測長システム用センサーで、0.3～30mmの広範囲な対象物を±0.06μmの高精度で測定可能です。

防塵・防水規格「IP67」に対応し、粉じんや水がかかる厳しい現場でも安定稼働。受発光部を分離して設置できる柔軟性もあり、インライン検査への導入で、大径ワークの品質管理や自動化・効率化に大きく貢献します。

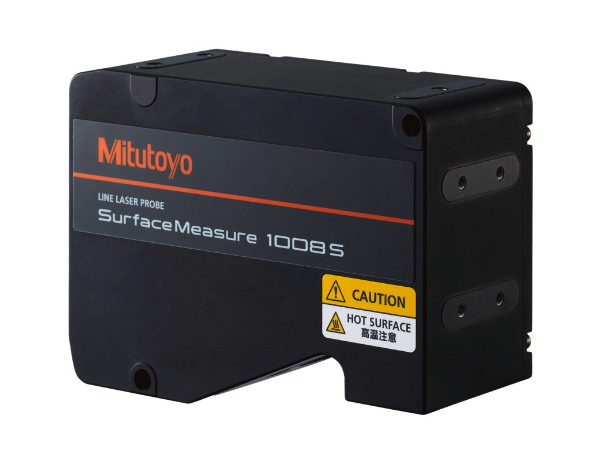

SurfaceMeasure-Sシリーズ（SurfaceMeasure1008S）

引用元：ミツトヨ公式HP
（https://www.mitutoyo.co.jp/products/sensors-and-devices-incorporated-units/non-contact-sensors/linelasersensor/mainsensor/553-100/）

非接触ラインレーザ方式による高精度スキャナで、2次元および3次元形状の測定を高速かつ安定して実現します。最大毎秒10,000ラインの取得と0.5μmの繰り返し精度により、微細な形状差異も確実に把握可能です。

防塵・防水性能はIP67等級に準拠しており、粉じんや水滴が存在する環境下でも安心して利用できます。センサ本体にはソフトウェアが内蔵されているため、設置後すぐに使用開始でき、検査工程の自動化・効率化に貢献します。

ミツトヨのサポート体制

導入前から導入後まで一貫したサポート体制を提供しています。導入前は、専任エンジニアによる立ち上げ支援や操作説明に加え、製品の実機デモや技術相談が可能な常設ショールーム「M3 Solution Center」にて、導入判断に必要な情報を提供しています。

導入後は、出張・引取りによる保守・修理対応に加え、JCSS対応の校正サービスで測定精度と信頼性を長期間にわたり確保。契約型サービスでは予防保全や修理費無償化など、安定運用を支援します。また、センサ内蔵ソフトにより即時稼働が可能で、教育講座を通じた人材育成支援も行っています。

ミツトヨの非接触厚さ計
（膜厚計）導入事例

公式HPに導入事例が掲載されていませんでした。
