Micro-Epsilon Japan

全て表示

上下からの測定や光の反射を利用した非接触の計測技術により、金属やプラスチック、電子部品など幅広い素材の厚みを高精度に測定できるMicro-Epsilon Japan。この記事では、非接触厚さ計の主な製品ラインナップや特徴、サポート体制、導入事例の有無などをまとめてご紹介します。

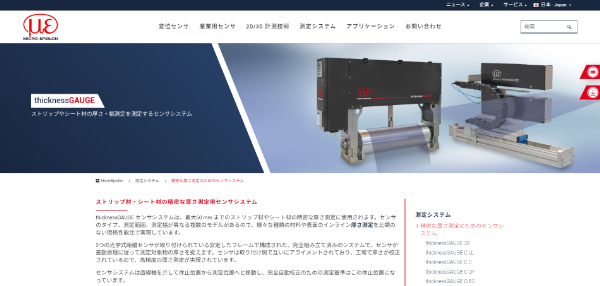

引用元：Micro-Epsilon Japan公式HP
（https://www.micro-epsilon.jp/measuring-systems/thickness-measurements/）

Micro-Epsilon Japanの
主な非接触厚さ計

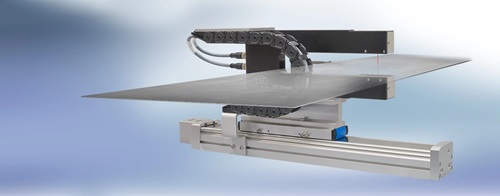

thicknessGAUGE C.LL

引用元：Micro-Epsilon Japan公式HP
（https://www.micro-epsilon.jp/measuring-systems/thickness-measurements/thicknessgauge-cl/）

剛体や振動の少ない対象物に対し高精度な厚さ測定が可能な非接触型システムです。三角測量方式を用いたレーザ三角測距センサーを採用し、最大±1µmの高い測定精度と最大10kHzの高速応答を実現。

プラスチック、金属、木材など一般的な工業材料のリアルタイム検査に適しており、傾きのある素材にも対応。最大600mm幅までセンサーが自動で移動して厚みを測る走査測定にも対応します。筐体は軽量・省スペースで扱いやすく、取り扱い時に特別な安全対策を必要としないレーザーを採用。現場での導入負担を軽減します。

種類	レーザ三角測距変位センサー
測定対象物	プラスチック、木材、金属などのストリップ材やシート材
測定範囲	6mmまたは50mm
測定精度	±1µm（6mmモデル）、±5µm（50mmモデル）
用途	プラスチック、木材、金属など一般素材の厚み測定生産ラインでのリアルタイム検査燃料電池、金属ストリップ、プレートの品質管理
価格	公式HPに記載なし
製品サイズ	公式HPに記載なし

レーザー式の非接触厚さ計とは

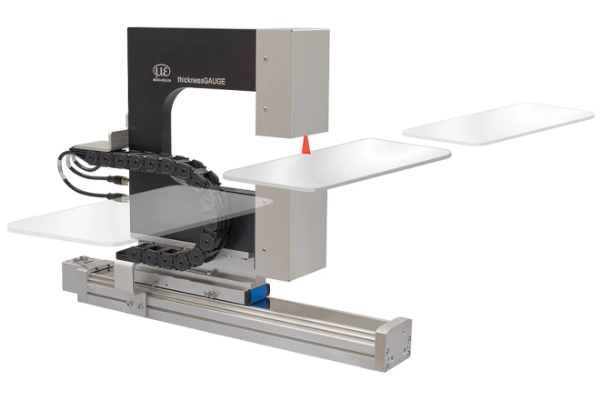

thicknessGAUGE 3D

引用元：Micro-Epsilon Japan公式HP
（https://www.micro-epsilon.jp/measuring-systems/thickness-measurements/thicknessgauge-3d/）

シート材や押出成形材の「厚み」と「断面形状」を同時に測れる非接触センサーシステムです。

上下2台のレーザーセンサーで素材の上面・下面の形状を細かくスキャンし、そのデータから厚さだけでなく凹凸や歪みなども立体的に解析。コーティングや溶接部分の異常も見逃さず検知でき、品質向上と不良削減に貢献します。自動校正や温度補正機能により、長時間の安定稼働も実現します。

種類	レーザプロファイルセンサ
測定対象物	ストリップ材、シート材、コーティングエッジ、溶接シーム、パウチセルのウェルドシームなど
測定範囲	15mm（厚さ）／最大26.8 mm（プロファイル）
測定精度	±1.2µm
用途	異形材や複雑形状の断面測定厚みムラの横断/縦断評価インラインでの品質管理とフィードバック制御精密な断面データの3D可視化と評価
価格	公式HPに記載なし
製品サイズ	公式HPに記載なし

レーザー式の非接触厚さ計とは

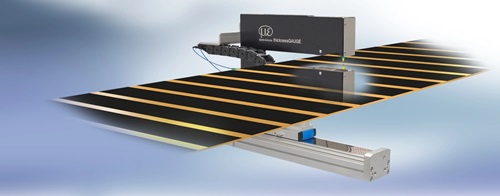

thicknessGAUGE C.C

引用元：Micro-Epsilon Japan公式HP
（https://www.micro-epsilon.jp/measuring-systems/thickness-measurements/thicknessgauge-cc/）

白色光を用いた「共焦点クロマティック方式」により、40nmの分解能と±0.4µmの精度で、鏡面や光沢のある素材の厚みを非接触で正確に測定します。

反射や透過による誤差が起きやすい金属光沢材やフィルムにも安定して対応可能。最大600mm幅の材料をセンサーが移動しながら測定でき、電子材料など高精度が求められる工程の品質管理を支援します。白色光を使用しているため、レーザーのような特別な安全対策が不要で、現場への導入もスムーズです。

種類	共焦点クロマティック変位センサ
測定対象物	ストリップ材、シート材、鏡面や光沢面、透明・半透明フィルムなど
測定範囲	2.5mm
測定精度	±0.4µm
用途	金属光沢材・鏡面仕上げのシートなど薄い材料の精密厚み測定電子材料、フィルム、ハイエンド製造ライン光沢や反射のある高精度管理が求められる製品
価格	公式HPに記載なし
製品サイズ	公式HPに記載なし

Micro-Epsilon Japanの
非接触厚さ計は
剛体や厚物シートを
±1～±5µmで安定測定

レーザー三角測量方式により、振動の少ないシート材を±1～±5µmの精度でリアルタイム測定。金属・木材・プラスチックなど幅広い工業材料に対応します。

最大600mm幅の走査測定や傾きのある素材の評価も可能。省スペース設計と自動校正機能により導入しやすく、品質の信頼性を高めます。

非接触厚さ計といっても、計測対象や求める精度によって適した方式は異なります。導入成果の最大化には、使用環境に合った製品選びが重要です。
このサイトでは、「連続生産されるシート材を安定して測定したい」「材質ごとの反射率に左右されず測定したい」「多層構造の膜厚を正確に評価したい」といった計測の対象と目的に応じて選べる非接触厚さ計3選を紹介しています。
特徴や対応方式を比較しながら、自社に合ったモデル選びのヒントとしてご活用ください。

【計測対象別】非接触厚さ計3選

Micro-Epsilon Japanのサポート体制

センサーの導入から運用開始までをスムーズに進められるよう、センサの設置支援や導入サポートを一貫して提供しています。製品は出荷時に厚さの校正が施されているため、現場に届いたその日から高精度な測定が可能です。

また、自動校正機構により、運用中も測定精度を安定して維持できるよう設計されています。長年の経験と技術に裏打ちされたサポート体制により、導入企業は安心して測定環境を構築できます。

Micro-Epsilon Japanの導入事例

公式HPに導入事例が掲載されていませんでした。

Micro-Epsilon Japanの会社情報

会社名	Micro-Epsilon Japan株式会社
本社所在地	大阪府吹田市江坂町1-23-43 ファサード江坂ビル10F
電話番号	06-6170-5257
URL	https://www.micro-epsilon.jp/
