ハンディタイプの厚さ計とは

ハンディタイプの厚さ計には、超音波で素材そのものの厚さを測るものや、電磁誘導で金属上のコーティング厚を測るものなど様々な方式があります。

本記事では、その中でも特に、光を利用してフィルムやコーティング層の厚さを「非接触」で測定するハンディタイプの厚さ計（膜厚計）に焦点を当てて、その特徴や製品例を解説します。

ハンディタイプの
非接触式厚さ計とは

片手で持てる大きさと重量に設計された、持ち運び性に優れた厚さ計です。主にバッテリー駆動やUSB電源で稼働し、現場や出張先など、据え置き型では設置が難しい場面でも使用できます。

その場で測定できるよう、デジタル表示を採用したモデルが一般的。測定方式は超音波や光学式など多様で、用途に応じて選択可能です。

メリット・特徴

ハンディタイプの厚さ計は、他タイプと比較して次のようなメリットがあります。

軽くて操作がしやすく、
取り回しに優れる

ハンディタイプは本体が小型・軽量で、液晶画面や直感的なボタン操作を備えた設計が多く、片手でも扱いやすいのが特徴です。狭い場所や高所での作業、持ち替えながらの測定にも適しています。

専門知識がなくても
使いやすい設計

複雑な設定や調整が不要な製品が多く、電源を入れてすぐに測定が可能です。測定手順も簡潔で、研修なしでも一定の精度で使えるため、多くの現場で導入が進んでいます。

点検・出張・屋外作業に
対応しやすい

据え置き型では測定できない現場や、移動が多い点検業務などで柔軟に対応できる点がハンディタイプの利点です。バッテリー駆動のモデルが多く、配線不要でどこでも測定できます。

簡易計測を重視する場面で
選ばれる

自動制御やライン組込みには不向きな一方、即時計測や可搬性が求められる用途では合理的な選択肢となります。複数箇所の厚さをすばやく確認したい場面に適しています。

ハンディタイプの
非接触式厚さ計の製品例

スマート膜厚計 SM-100S
（大塚電子）

※画像引用元：大塚電子公式HP
（https://www.otsukael.jp/product/detail/productid/142）

1.1kgの軽量ハンディ型で、光の反射で膜の厚さなどを測る反射分光法（光干渉）を用いた非接触測定が可能な厚さ計です。0.1μmの極薄膜から厚膜まで対応し、最大3層までの多層膜厚を測定対応。ワンボタン操作で素早く測定でき、サンプルに接触せずに使用できます。対象はシリコン・ガラス基板上の薄膜、樹脂・金属のコーティング膜、樹脂フィルムなど多岐にわたります。

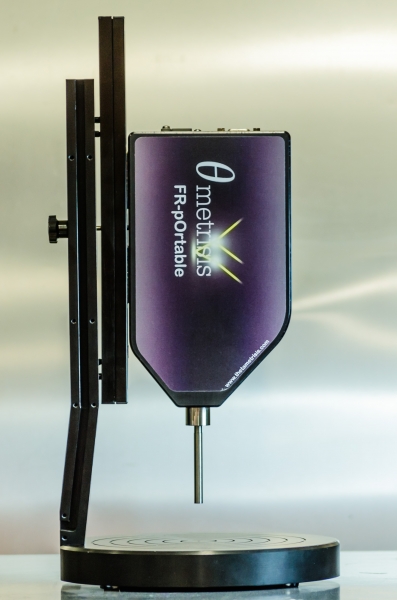

FR-pOrtable
（ThetaMetrisis）

※画像引用元：レスターコミュニケーションズ公式HP
（https://www.restarcc.com/products_denshikiki/optoelectronics/thetametrisis/item_162）

約600gのポータブル設計で、USB電源で駆動する厚さ計です。数十nm～数十μmまでの単層膜から最大5層の多層膜まで対応し、非接触で厚さを迅速に測定可能。手持ちツールとして現場での検査にも使え、透明・半透明膜のライン上でのリアルタイム測定にも対応しています。

ハンディタイプの厚さ計を選ぶ際のポイント
